nanoCAD BIM ВК - BIM/ТИМ-решение на Платформе nanoCAD для проектирования и расчета моделей внутренних систем водоснабжения, канализации и пожаротушения.
Задачи
- Проектирование систем водоснабжения и канализации
- Проектирование автоматических систем пожаротушения
- Автоматическая и ручная расстановка оборудования
- Автоматические расчеты модели и оборудования
- Автоматическое формирование отчетов и спецификаций
- Автоматические проверки модели на корректность ее построения
Преимущества
- Расчет и оформление документации по российским стандартам
Оформление документации по требованиям российских нормативных документов. Строгое соответствие расчетов указаниям СП 30.13330.2020 и СП 485.1311500.2020, автоматический подбор арматуры, приборов, диаметра труб
- Работа с базами данных производителей оборудования
Базы моделей оборудования включают трубопроводы и фитинги к ним, запорную арматуру, сантехнические приборы, спецоборудование. Все базы открыты для редактирования и пополнения
- Корректная взаимосвязь 3D-моделей и 2D-чертежей
Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели
- Автоматическое формирование отчетных документов
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.)
Ключевые возможности
- Автоматическая расстановка оросителей
Расстановка осуществляется вручную или автоматически. Программа анализирует характеристики помещения и определяет область покрытия каждого оросителя, после чего запускается алгоритм расстановки оросителей. Можно воспользоваться командой Отобразить зоны спринклеров/дренчеров и визуализировать покрытие помещения оросителями в соответствии с СП 485.1311500.2020

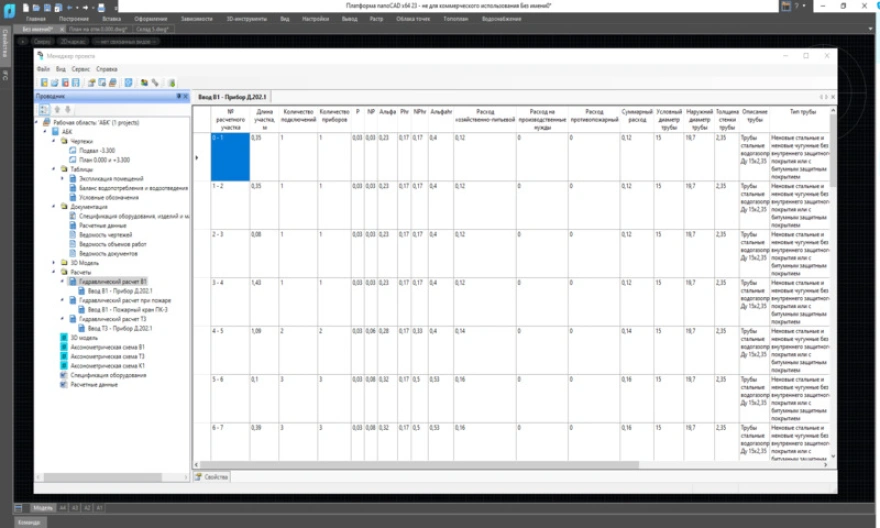

- Гидравлический расчет водоснабжения и канализации
Строгое соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020. При проведении расчета программа просчитывает трехмерную модель систем, вычисляет среднюю скорость воды и гидравлического уклона. На основе этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе

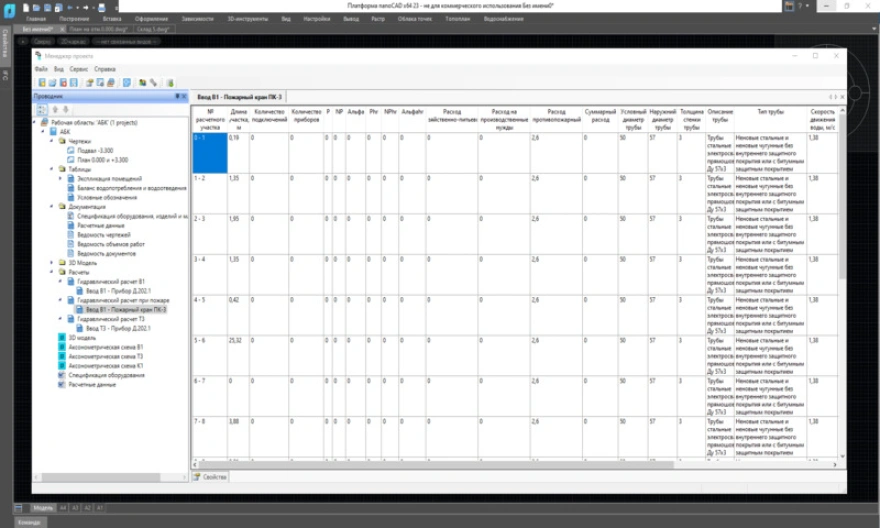

- Расчет противопожарного водопровода
Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020 как противопожарного водопровода, так и хозяйственно-питьевого с подключенными ПК. Расход воды на пожарные краны определяется по таблице СП 10.13130.2020. Программа самостоятельно подбирает для противопожарного водопровода диаметр и арматуру. Формируется гидравлический отчет

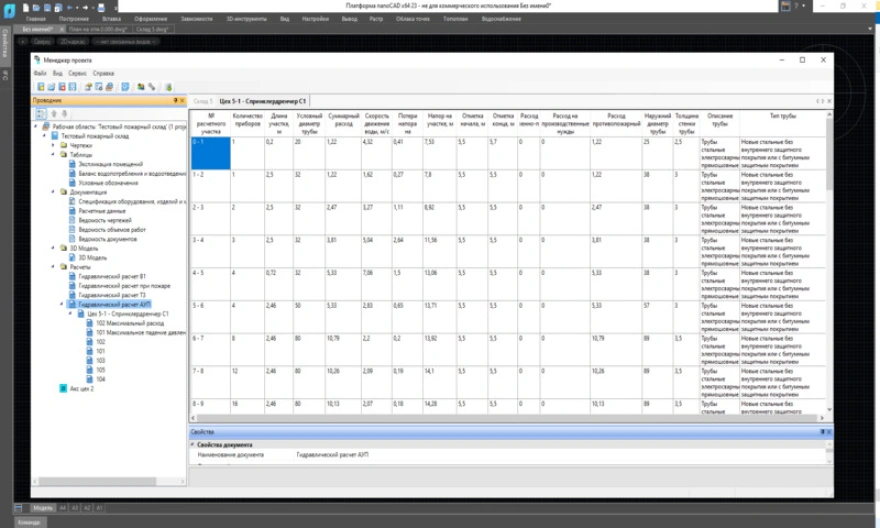

- Расчет установки водяного спринклерного и дренчерного пожаротушения
Поддерживается выполнение расчета как по отдельности, так и совмещенного с системой внутреннего противопожарного водопровода согласно СП 485.1311500.2020. Существует возможность настраивать характеристики помещений, характеристики зон пожаротушения, выполнять расчеты тупиковых и кольцевых систем, выводить отчет по спринклерам для каждого помещения

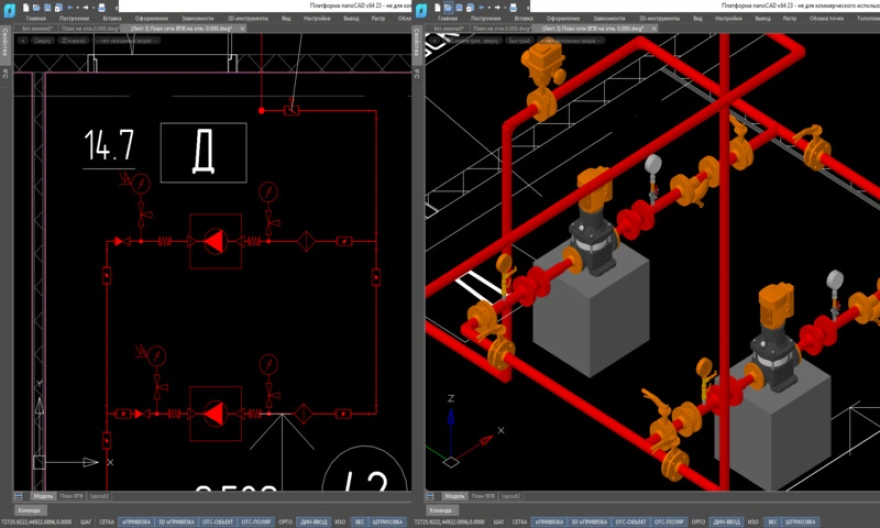

- Корректное отображение 3D-модели на 2D-чертежах
Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему

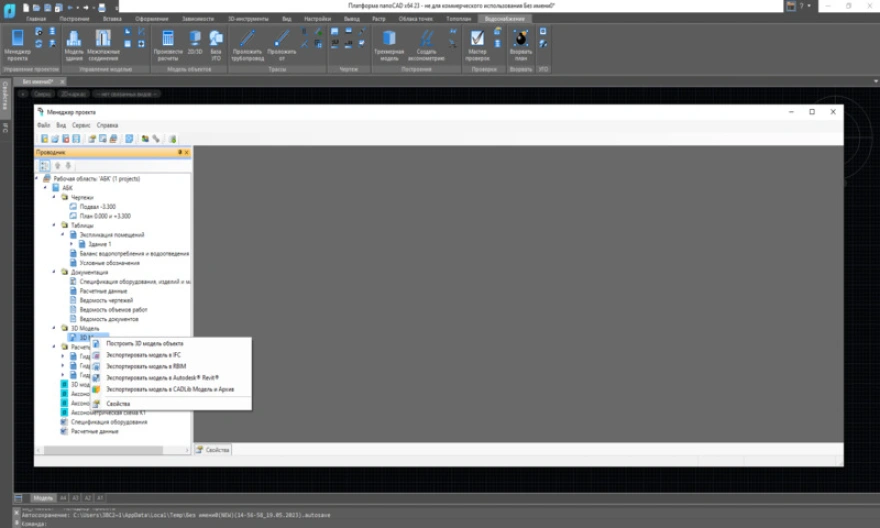

- Интеграция со сторонними САПР/BIM-решениями
Поддержка экспорта в обменные форматы (*.ifc, *.RBIM, Revit и CADLib Модель и Архив) позволяет легко встраивать информационные модели инженерных систем, выполненные в nanoCAD BIM ВК, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе
