nanoCAD BIM ОПС - BIM/ТИМ-решение на Платформе nanoCAD для проектирования и моделирования систем безопасности.
Задачи
- Автоматизированное проектирование систем безопасности различной сложности
- Автоматическая и ручная расстановка оборудования
- Автоматические расчеты модели и оборудования в ней
- Автоматическая трассировка кабеля по кабельным каналам
- Автоматические маркировка и расстановка выносок маркировки оборудования

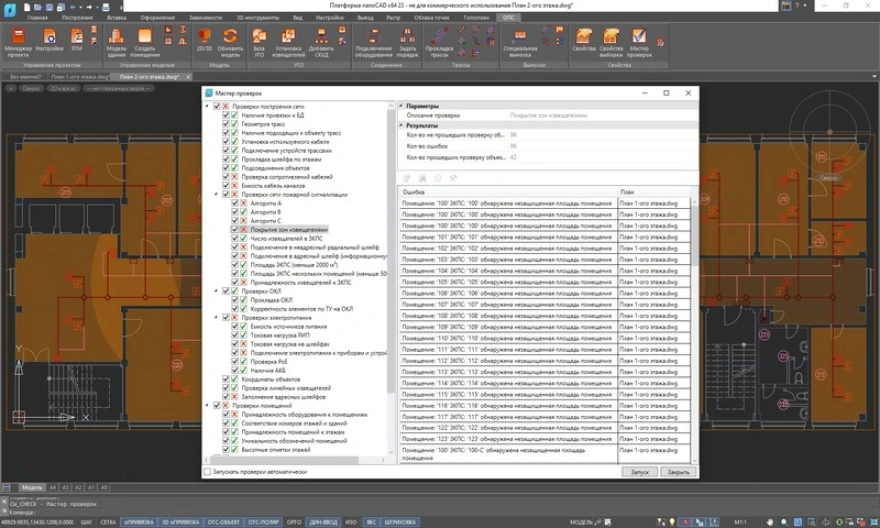

- Автоматические проверки модели на корректность ее построения
Преимущества
- Работа с базами данных производителей оборудования
Более 50 баз оборудования производителей комплексных систем безопасности, пожарных извещателей, оповещателей, систем речевого оповещения, камер СВН, кабелей, а также лотков, коробов и труб. Все базы открыты для редактирования и пополнения.
- Построение модели как при обычном, так и при BIM-проектировании
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию, – nanoCAD BIM ОПС всегда создает модель систем безопасности. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.
- Избавление от рутинных операций, минимизация ошибок
При построении модели производятся инженерные расчеты по российским нормам, а также внутренний анализ и проверка проекта благодаря встроенным алгоритмам контроля.
- Автоматическое формирование отчетных документов
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
Ключевые возможности
- Автоматическая расстановка пожарных извещателей
Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКПС (зоны контроля пожарной сигнализации), разделение одного помещения на несколько ЗКПС. Установка каждой ЗКПС индивидуальна в рамках алгоритма принятия решения о пожаре. Согласно выбранному алгоритму, извещатели в ЗКПС размещаются с возможностью отображения зоны контроля каждого из них. Также реализованы алгоритмы контроля расстановки извещателей и их объединения в шлейфы.

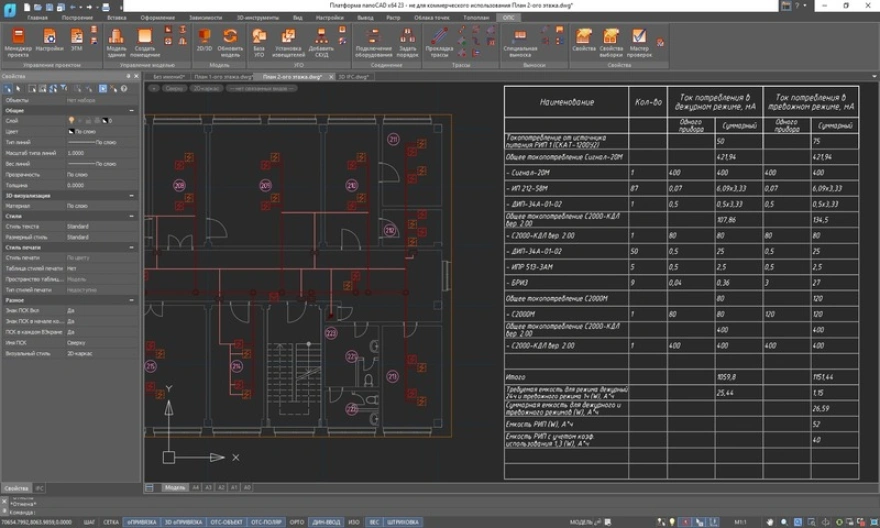

- Расчет токовой нагрузки
Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. Если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.

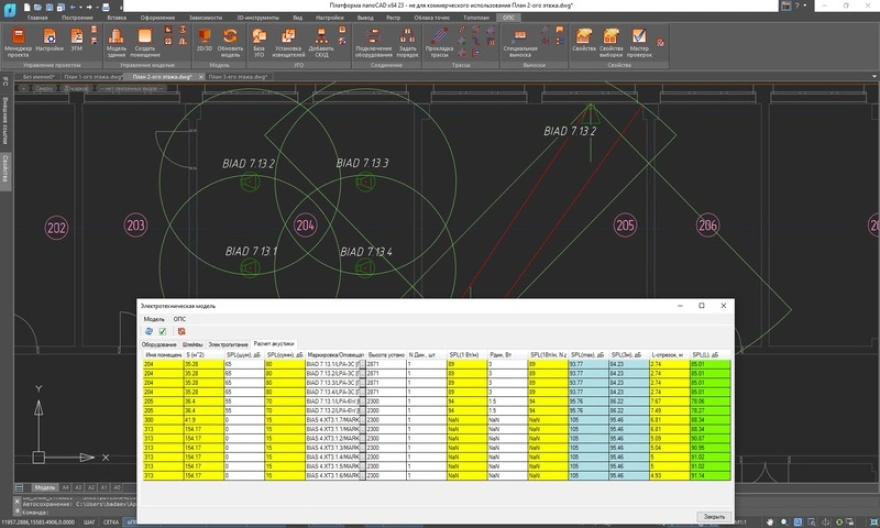

В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя.

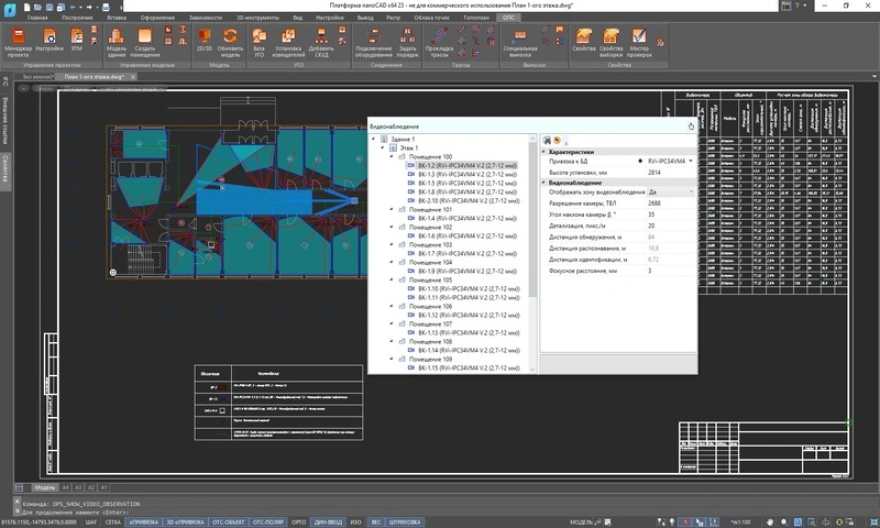

- Расчет углов и зон обзора
Расчет углов и зон обзора для камер системы видеонаблюдения с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали, а также технических характеристик видеокамеры и объектива. В итоге на чертеж добавляются углы и зоны обзора с учетом геометрии помещения, а результаты расчета сводятся в отчетную таблицу.

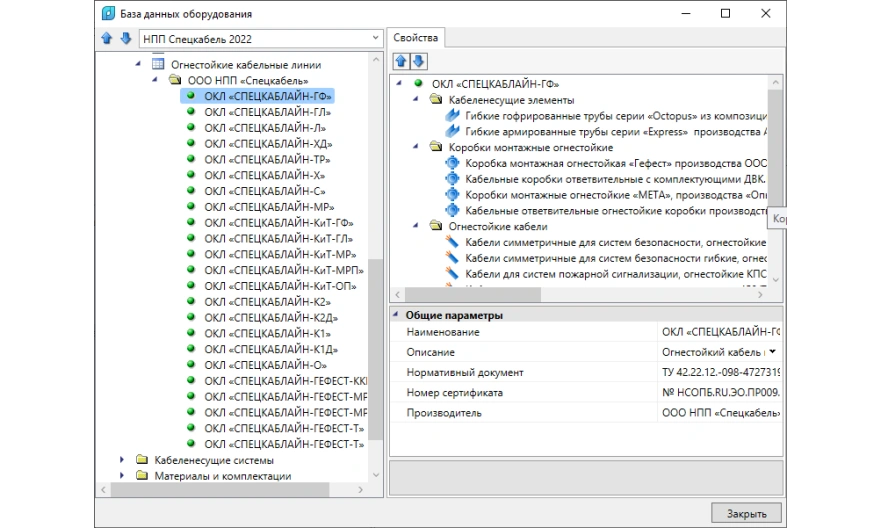

- Расчет огнестойких кабельных линий
Формирование огнестойких кабельных линий (ОКЛ) в модели, а также их вывод в отдельный раздел спецификации. В базе данных программы не только записаны свойства ОКЛ, но и указаны технические условия (ТУ) на компоненты, составляющие ОКЛ (кабельная продукция, кабельные каналы, монтажные коробки, крепежные изделия). Программа проводит сравнение ТУ элементов с ТУ, указанными в БД для ОКЛ. Если ТУ совпадают, то в спецификации для ОКЛ будет выводиться отдельный раздел.

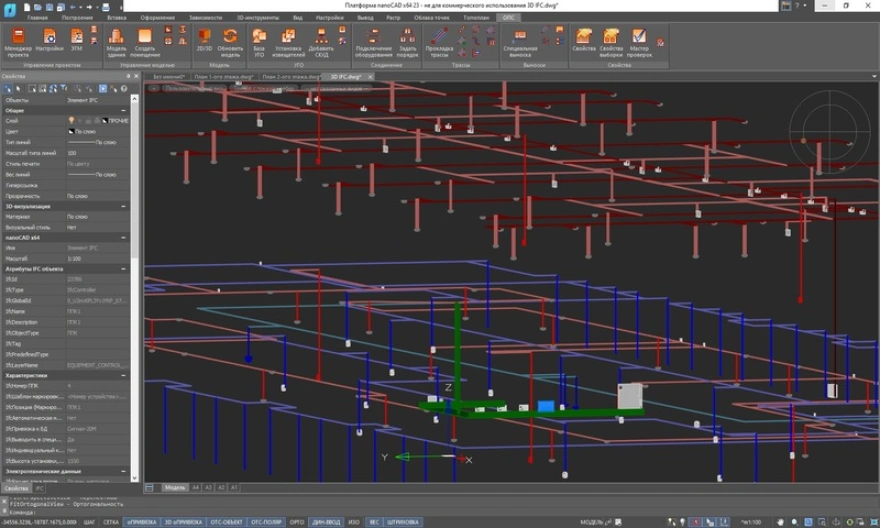

- Выгрузка модели в IFC
Реализация основного принципа OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, легко встраиваются в общую модель проектируемого объекта, реализованную на любой BIM-платформе. Также модель спроектированной системы можно выгружать непосредственно в среду общих данных CADLib Модель и Архив.
